Kabel Breakout MTP ke LC 12 inti
MTP adalah sistem pra-sambungan serat optik tingkat kepadatan tinggi, yang umumnya digunakan di tiga area.
•Aplikasi Pusat Data dengan lingkungan tingkat kepadatan tinggi
•Fiber optik ke gedung
•Aplikasi konektor internal pada peralatan fiber.

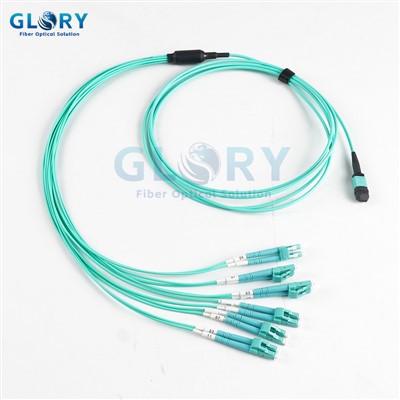

Kabel Harness MTP/MPO, juga disebut kabel breakout MTP/MPO atau kabel fan-out MTP/MPO, adalah kabel serat optik yang diakhiri dengan konektor MTP/MPO di satu ujung dan konektor MTP/MPO/LC/FC/SC/ST/MTRJ (umumnya MTP ke LC) di ujung lainnya. Kabel utama biasanya kabel Bulat LSZH 3.0mm, kabel breakout 2.0mm. Konektor MPO/MTP Wanita dan Pria tersedia dan konektor tipe Pria memiliki pin. Semua Konektor MPO/MTP kami menggunakan Merek USConec. Semua kabel patch serat MPO/MTP kami mematuhi Standar IEC-61754-7 dan TIA-604-5. Kita bisa melakukan tipe Standar dan tipe Elite keduanya. Untuk kabel jaket kita bisa melakukan kabel bundar 3.0mm juga bisa berupa kabel pita berjaket datar atau kabel MTP pita telanjang.
Kabel Breakout MTP ke LC dirancang untuk aplikasi kepadatan tinggi yang memerlukan kinerja tinggi dan pemasangan cepat serta memenuhi berbagai persyaratan kabel serat.
Spesifikasi MTP/MPO
|
Jenis |
Modus Tunggal |
Modus Tunggal |
Multi Modus |
|||
|
(APC Polandia) |
(UPC Polandia) |
(PC Polandia) |
||||
|
Jumlah Serat |
8,12,24 dst. |
8,12,24 dst. |
8,12,24 dst. |
|||
|
Jenis Serat |
G652D, G657A1 dll. |
G652D, G657A1 dll. |
OM1, OM2,OM3 dll. |
|||
|
Kerugian Penyisipan Maksimum |
Elite |
Standar |
Elite |
Standar |
Elite |
Standar |
|
Kerugian Rendah |
Kerugian Rendah |
Kerugian Rendah |
||||
|
Kurang dari atau sama dengan 0,35 dB |
Kurang dari atau sama dengan 0,75dB |
Kurang dari atau sama dengan 0,35 dB |
Kurang dari atau sama dengan 0,75dB |
Kurang dari atau sama dengan 0,35 dB |
Kurang dari atau sama dengan 0,60dB |
|
|
Kembali Kerugian |
Lebih besar dari atau sama dengan 60 dB |
Lebih besar dari atau sama dengan 60 dB |
TIDAK |
|||
|
Daya tahan |
Lebih besar dari atau sama dengan 500 kali |
Lebih besar dari atau sama dengan 500 kali |
Lebih besar dari atau sama dengan 500 kali |
|||
|
Suhu Operasional |
-40 derajat ~ +80 derajat |
-40 derajat ~ +80 derajat |
-40 derajat ~ +80 derajat |
|||
|
Uji Panjang Gelombang |
1310 nm |
1310 nm |
1310 nm |
|||
Di bawah spesifikasi Kabel Breakout MTP ke LC sebagai referensi. Konektor MTP adalah Perumahan Kuning Konektor Usconec APC Elite Pria, Kabel adalah kabel Inti Mini Singlemode 12 serat, Kit Kipas Bulat-out, Breakout 2.0mm. Warna serat bagian dalam dari 1~12 adalah Biru, Oranye, Hijau, Coklat, Batu Tulis, Putih, Merah, Hitam, Kuning, Ungu, Mawar, Aqua.
Fitur
•Konektor MTP/MPO tunggal di salah satu ujungnya yang terbagi menjadi konektor 4/6LC
•Dirancang untuk menghemat ruang panel depan dan menyederhanakan manajemen serat
• Mendukung penggunaan dalam menghubungkan langsung ke transceiver 40G
•Kerugian penyisipan kurang atau sama dengan 0,75dB
•Return loss: MTP/MPO>=55dB, LC>=50dB
•Sesuai dengan standar IEC-61754-7 dan TIA-604-5(FOCIS-5)
•Suhu pengoperasian: -40 derajat ~80 derajat
Aplikasi Kabel Breakout MTP ke LC
• Penerapan Jaringan Fiber
• Ethernet Cepat
• Gigabit Ethernet
Panduan Pembelian
1.Pilih jenis konektor yang Anda butuhkan.
2 Tiga metode polaritas Tipe A, Tipe B, dan Tipe C digunakan untuk menjamin alokasi dua arah yang tepat.
Harap diperhatikan: Saat dihubungkan dengan dua transceiver 40G QSFP+, silakan pilih Tipe B Cross sebagai polaritas; ketika dihubungkan dengan peralatan lain seperti Kaset MTP LGX, Anda dapat memilih polaritas mana pun yang Anda perlukan.
3 Warna kabel dapat disesuaikan.
Layanan & Dukungan
Garansi & Kustomisasi Komprehensif
Kami menjamin kinerja Kabel Breakout MTP ke LC kami, dengan setiap perakitan 100% diuji untuk memenuhi standar IEC-61754-7 dan TIA-604-5. Kami menawarkan kustomisasi ekstensif berbasis aplikasi untuk memenuhi persyaratan yang tepat: pilihan jenis dan jumlah serat (mode tunggal G652D/G657A atau multimode OM3/OM4/OM5, dalam 8, 12, atau 24 serat), semir dan jenis konektor (MTP/MPO UPC/APC hingga LC/SC/FC), konfigurasi polaritas (Tipe A, B, atau C), jenis dan warna jaket kabel (bulat 3,0 mm, pita datar, LSZH, OFNR/OFNP), dan panjang khusus. Tersedia konektor kelas standar dan elit/tingkat kerugian rendah.
Keahlian Teknis untuk-Integrasi Kepadatan Tinggi
Tim teknis kami memberikan dukungan ahli untuk merancang dan menerapkan solusi terobosan. Kami membantu pemilihan skema polaritas dan validasi untuk peralatan spesifik Anda (transceiver, kaset, panel), perencanaan perutean kabel untuk mengoptimalkan ruang dan kemudahan pengelolaan di rak yang padat, dan analisis anggaran kerugian sistem. Kami dapat memberikan diagram pin{2}out terperinci dan panduan integrasi untuk tim penerapan Anda.
