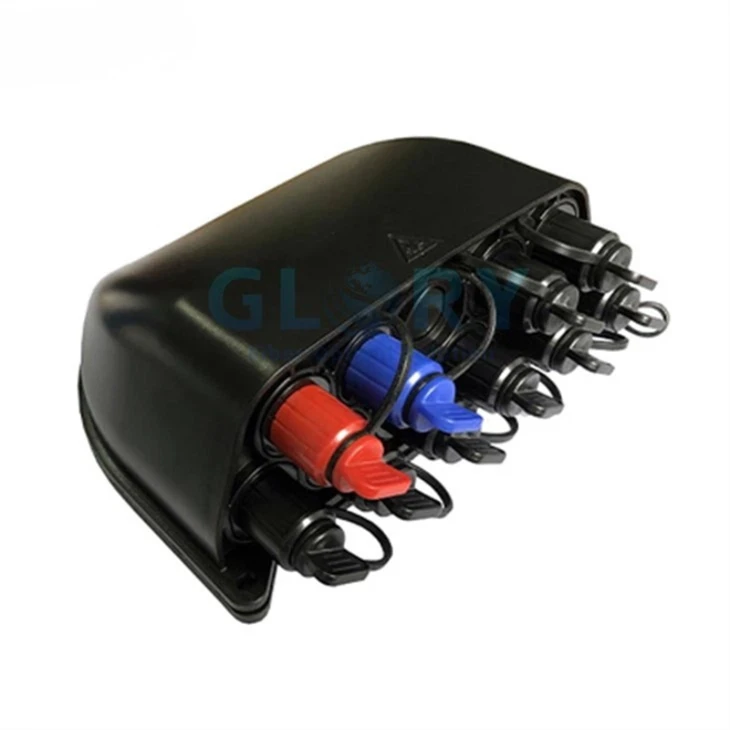

Kotak Terminal Pra-Konektor FAT
GL-FTB-10E menghilangkan-langkah kerja tertinggi dalam peluncuran-mil terakhir FTTH:-penyambungan fiber di lokasi pada node distribusi. Sepuluh port adaptor kedap air Mini SC yang dihentikan oleh pabrik. Penutup ABS+PC tersegel dengan peringkat IP65. Kaset sambungan terintegrasi dengan kapasitas 4F dan ruang splitter PLC untuk konfigurasi 1×8, 1×9, atau 2×8. Dirancang untuk penerapan cepat pada tiang udara, dinding bangunan, atau kabel messenger - di mana aktivasi pelanggan plug-and-play mengurangi waktu pemasangan per{24}}port sebesar 30–40% dibandingkan alternatif sambungan lapangan.
Dimana kotak FAT berada di jaringan FTTH
GL-FTB-10E dalam Arsitektur FTTH ODN
Fiber Access Terminal (FAT) adalah titik distribusi antara kabel pengumpan dari OLT dan kabel drop yang menuju ke pelanggan individu. Memahami posisi ini menjelaskan setiap keputusan desain di GL-FTB-10E - mulai dari jumlah port, konfigurasi splitter, hingga peringkat perlindungan IP.
Jalur sinyal FTTH ODN - GL-posisi FTB-10E
Kotak FAT menjalankan empat fungsi secara bersamaan di node ini:penyambungan serat(menghubungkan kabel feeder ke splitter),pemisahan optik(PLC 1×8/1×9 membagi satu sinyal pengumpan hingga 10 pelanggan),jatuhkan terminasi kabel(10 port adaptor SC/APC untuk kabel drop), danperlindungan lingkungan(Perumahan IP65 melindungi semua sambungan dan adaptor dari paparan luar ruangan). Dalam FAT pra-terkonektor seperti GL-FTB-10E, koneksi drop pelanggan ke port adaptor dengan-kabel patch plug-in - menghilangkan penyambungan di lokasi pada setiap koneksi pelanggan selama peluncuran.
Empat Kegagalan Nyata-Dunia yang GL-FTB-10E Dirancang untuk Dicegah
Analisis pasca{0}}penerapan dari peluncuran FTTH di Asia Tenggara, Amerika Latin, dan Eropa Timur secara konsisten mengidentifikasi empat mode kegagalan pada node distribusi FAT. Setiap keputusan desain di GL-FTB-10E membahas setidaknya satu di antaranya.
Infiltrasi kelembapan pada port adaptor menyebabkan penurunan sinyal
Adaptor SC yang tidak-tahan air pada kotak FAT luar ruangan adalah satu-satunya penyebab paling umum penurunan sinyal progresif dalam distribusi FTTH luar ruangan. Masuknya air pada permukaan adaptor mencemari permukaan ujung konektor, mengurangi return loss dari lebih besar dari atau sama dengan 60dB menjadi lebih besar dari atau sama dengan 20dB dan meningkatkan kerugian penyisipan di atas ambang batas link budget - yang sering kali terlihat beberapa bulan setelah pemasangan seiring dengan memburuknya kondisi cuaca. GL-FTB-10E menggunakan adaptor kedap air Mini SC dengan segel per port berperingkat IP67, menjaga kinerja optik di bawah hujan deras dan kondensasi sepanjang masa pakai.
Pelanggaran radius tekukan serat di dalam selungkup berukuran kecil
Kotak distribusi yang terlalu kecil untuk mengakomodasi perutean serat yang tepat akan memaksa teknisi untuk menggulung kelebihan serat di bawah radius tekukan minimum - biasanya 30mm untuk standar G.652D dan 15mm untuk G.657A. Pembengkokan mikro-kehilangan sinyal yang disebabkan oleh kumparan ketat dalam kotak FAT terakumulasi selama siklus termal seiring dengan perluasan dan penyusutan serat, yang pada akhirnya melebihi anggaran tautan. Sistem manajemen kabel internal GL-FTB-10E mempertahankan radius tekukan minimum di seluruh enclosure, dengan panduan perutean terintegrasi untuk kabel pengumpan dan kuncir pembagi internal.
Kesalahan penyambungan{0}}di lokasi meningkatkan biaya tenaga kerja pemasangan dan tingkat pengerjaan ulang
Kotak FAT tradisional yang memerlukan penyambungan serat-di lokasi pada setiap port pelanggan menghasilkan langkah-keterampilan tinggi, waktu-yang memakan waktu yang menghasilkan kerugian penyisipan yang bervariasi bergantung pada pengalaman teknisi dan kondisi lokasi. Dalam-peluncuran FTTH skala besar, penyambungan-di lokasi pada titik distribusi meningkatkan 15–25% dari total biaya tenaga kerja pemasangan. Desain konektor pra-GL-FTB-10E menghilangkan semua penyambungan di lokasi pada tingkat port pelanggan - teknisi menyambungkan kabel drop yang telah diakhiri sebelumnya langsung ke port adaptor SC tanpa membuka penutupnya, sehingga mengurangi waktu aktivasi per pelanggan sebesar 30–40%.
Degradasi sinar UV pada housing ABS menyebabkan keretakan getas pada penerapan di udara
Selongsong ABS standar tanpa perawatan penghambat UV mulai mengalami pengapuran permukaan dan-retak mikro dalam waktu 18–36 bulan setelah paparan udara luar ruangan di iklim tropis dan-UV tinggi. Saat wadahnya retak, kelembapan menemukan jalur infiltrasi baru yang melewati segel port adaptor. GL-FTB-10E menggunakan senyawa PC+ABS dengan aditif penstabil UV, yang dirancang untuk paparan luar ruangan jangka panjang tanpa degradasi permukaan akibat sinar UV. Bahan tersebut mempertahankan sifat mekaniknya pada kisaran suhu pengoperasian −40 derajat hingga +85 derajat tanpa penggetasan pada ujung dingin.
Apa yang Dihadirkan GL-FTB-10E - Logika Teknik di Balik Setiap Spesifikasi
10 Port Adaptor Tahan Air Mini SC - IP67 Per-Segel Port
GL-FTB-10E menyediakan 10-adaptor tahan air Mini SC yang dipasang di pabrik - antarmuka pra-terkonektor antara kuncir pemisah PLC internal dan kabel drop pelanggan. Setiap adaptor memiliki segel kedap air IP67 per port yang menjaga perlindungan lingkungan secara terpisah dari port lainnya, yang berarti penutup debu yang kotor atau rusak pada satu port tidak mengganggu integritas segel port yang berdekatan.
Faktor bentuk Mini SC (lebih kecil dari SC standar) adalah standar industri untuk port adaptor FAT luar ruangan yang diperkeras dalam distribusi FTTH - kompatibel dengan rakitan kabel drop yang telah dihentikan sebelumnya dari semua produsen peralatan FTTH besar. Saat tidak digunakan, setiap port dilindungi oleh penutup debu tahan air yang disertakan sebagai standar. Pelabelan identitas port disediakan pada panel penutup internal untuk dokumentasi manajemen fiber.
Konfigurasi Baki Pemisah PLC Terintegrasi - 1×8 / 1×9 / 2×8
GL-FTB-10E mencakup baki pemasangan pembagi khusus yang menerima modul pembagi PLC tanpa blok standar dalam tiga konfigurasi: 1×2 + 1×8 (satu pengumpan masuk, 10 keluaran), 2×8 (dua pengumpan, 16 keluaran menggunakan dua modul 1×8 terpisah dalam dua penutup), atau 1×9 tanpa blok (satu pengumpan masuk, 9 keluaran ditambah satu port yang tidak digunakan untuk penggunaan di masa mendatang). Baki pemisah dapat diakses tanpa mengganggu port adaptor atau pemandu perutean serat.
Desain pra-konektor berarti splitter PLC telah-dipasang di pabrik dan-diuji di pabrik - kuncir splitter telah dihentikan dan dirutekan ke port adaptor SC sebelum enklosur dikirimkan. Inilah yang dimaksud dengan "pra-terkoneksi" dalam praktiknya: tidak diperlukan penyambungan atau perutean pigtail di lapangan. Enklosur tiba di lokasi instalasi dan siap menerima kabel drop pelanggan di setiap port.
Perumahan IP65 - PC+ABS UV-Stabil, −40 derajat hingga +85 derajat
Housing GL-FTB-10E mencapai perlindungan masuknya IP65 - perlindungan menyeluruh terhadap debu-dan ketahanan pancaran air-dari segala arah. Hal ini mencakup seluruh lingkungan penerapan FAT di luar ruangan termasuk tiang udara, pemasangan di dinding, dan instalasi kabel kurir di mana enklosur terkena langsung hujan, kondensasi, dan radiasi matahari.
Senyawa PC+ABS menggabungkan stabilitas UV dan ketahanan benturan polikarbonat (diperlukan untuk masa pakai luar ruangan tanpa degradasi permukaan) dengan kemampuan proses ABS (memungkinkan toleransi dimensi yang ketat pada dudukan port adaptor dan permukaan segel housing). Penutup ini diuji pada rentang suhu pengoperasian −40 derajat hingga +85 derajat - yang mencakup instalasi kabel Arktik di iklim dingin dan instalasi puncak tiang di bawah sinar matahari khatulistiwa pada suhu ekstrem hangat. Pada suhu −40 derajat, PC+ABS mempertahankan sifat mekanik dan geometri segelnya tanpa penggetasan; pada derajat +85 , housing mempertahankan stabilitas dimensinya tanpa melengkung pada dudukan port adaptor.
1–2 Port Input Kabel + 4F Splice Cassette - Didukung Lanjutan Pengumpan
GL-FTB-10E menyediakan 1 atau 2 port input kabel untuk kabel pengumpan, dengan kaset sambungan 4F internal yang memungkinkan kelanjutan kabel pengumpan ke node FAT hilir. Ini adalah arsitektur yang digunakan dalam topologi distribusi FTTH bertingkat di mana satu kabel pengumpan melewati beberapa node FAT, dengan beberapa serat dijatuhkan di setiap node dan serat yang tersisa berlanjut ke node berikutnya dalam kaskade.
Kaset sambungan mengakomodasi 4 sambungan fusi dengan penahan sambungan standar dan loop perutean serat. Radius tekukan minimum dalam kaset dipertahankan oleh pemandu perutean internal - geometri kaset mencegah pembengkokan serat tembus yang tidak disengaja selama akses pemeliharaan ke port splitter atau adaptor.
Spesifikasi Lengkap Kotak Terminal Pra-konektor - GL-FTB-10E FAT
| Parameter | Spesifikasi | Catatan / Relevansi operasional |
|---|---|---|
| Model | GL-FTB-10E | 10-port FTTX FAT Kotak Terminal Pra-konektor |
| Jumlah pelabuhan | 10 × Adaptor tahan air Mini SC | 1 masukan + 9 keluaran pelanggan (konfigurasi standar) |
| Jenis adaptor | Mini SC tahan air (IP67 per port) | Kompatibel dengan rakitan kabel drop SC/APC dan SC/UPC |
| Port masukan kabel | 1 atau 2 | Entri kabel pengumpan oval atau bulat |
| Kapasitas sambungan | kaset sambungan 4F | Mendukung kelanjutan pengumpan ke FAT hilir |
| Baki pemisah | 1×2+1×8 / 1×9 / 2×8 PLC | Pembagi PLC tanpa blok,-dipasang di pabrik |
| Peringkat perlindungan | IP65 (IEC 60529) | Penuh debu-kedap + pancaran air dari segala arah |
| Bahan perumahan | PC+ABS dengan penstabil UV | Anti-UV, anti-penuaan; kehidupan layanan udara luar ruangan |
| Warna | Hitam | Standar; warna khusus tersedia OEM |
| Dimensi (P×L×D) | 179×171×66mm | Bentuk ringkas untuk pemasangan di dinding/tiang/udara |
| Kerugian penyisipan | Kurang dari atau sama dengan 0,2 dB (1310nm & 1550nm) | Diukur pada setiap port adaptor SC |
| Kerugian pengembalian UPC | Lebih besar dari atau sama dengan 50 dB | Varian adaptor SC/UPC |
| Kerugian pengembalian APC | Lebih besar dari atau sama dengan 60 dB | Varian adaptor SC/APC - direkomendasikan untuk GPON |
| Resistensi isolasi | Lebih besar dari atau sama dengan 2×10⁴ MΩ / 500V | Sesuai dengan IEC 60529 |
| Ketahanan tegangan | Lebih besar dari atau sama dengan 3,000V DC / 1 menit | Verifikasi proteksi petir |
| Suhu kerja | −40 derajat hingga +85 derajat | Jangkauan penyebaran di luar ruangan dari Arktik hingga tropis |
| Suhu penyimpanan | −40 derajat hingga +85 derajat | Penyimpanan pra{0}}pemasangan dalam iklim apa pun |
| Kelembaban relatif | Kurang dari atau sama dengan 85% (+30 derajat ) | Kompatibel dengan iklim tropis lembab |
| Tekanan atmosfer | 70–106 kPa | Penyebaran ketinggian hingga sekitar. 3,000m |

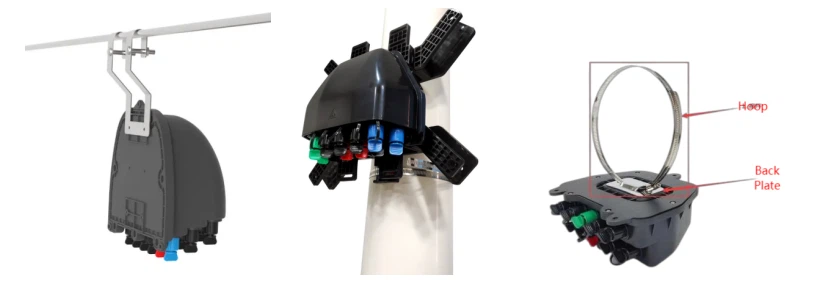

| Metode instalasi | Kabel tembok/tiang/messenger | Semua perangkat keras pemasangan disertakan |
| Jenis serat yang kompatibel | G.652D, G.657A SM; tabung longgar, pita | Vendor-komponen pasif agnostik |
| Sertifikasi | IP65 (IEC 60529) · RoHS 2.0 | Laporan pengujian batch tersedia berdasarkan permintaan |
| Jaminan | 3 tahun | Tahun 1: pengembalian · Tahun 2: penggantian · Tahun 3: perbaikan |
| MOQ | 20 unit · Sampel gratis tersedia | Sampel gratis untuk evaluasi teknis |
Pemetaan aplikasi
Dimana Kotak Terminal FAT GL-FTB-10E Berperforma Terbaik
Arsitektur FAT pra-terkonektor memberikan keuntungan operasional terbesar dalam-penerapan bervolume tinggi dengan biaya tenaga kerja dan kecepatan peluncuran menjadi kendala utama.
Peluncuran FTTH Perumahan
Aktivasi pelanggan massal di kawasan perumahan dan subdivisi. FAT yang-prakonektor menghilangkan truk penyambungan dari alur kerja aktivasi pelanggan - teknisi lapangan menyambungkan kabel pelepasan yang telah-diakhiri ke port FAT tanpa membuka penutup atau penyambungan.
Penerapan MDU / FTTB
Distribusi serat multi-unit hunian di gedung apartemen dan tempat komersial. Wall-mount GL-FTB-10E di area umum melayani 9 unit pelanggan per node dari satu koneksi feeder-yang telah terpasang sebelumnya, dengan aktivasi per-unit melalui koneksi plug-in.
Jaringan Akses GPON / PON
Node distribusi di pohon GPON PON. Port adaptor SC/APC ( Lebih besar dari atau sama dengan 60dB return loss) mematuhi persyaratan return loss GPON untuk semua koneksi yang dihadapi pelanggan, melindungi penerima OLT upstream dari gangguan pantulan balik dengan rasio pemisahan penuh 1:8.
Penerapan ODN Cepat
Proyek ODN (Jaringan Distribusi Optik) yang cepat dengan aktivasi pelanggan plug-and-play sebagai persyaratan arsitekturnya. GL-FTB-10E kompatibel dengan rakitan kabel ODN yang telah dihentikan sebelumnya dari vendor besar, memungkinkan aktivasi tanpa teknisi serat khusus.
Perluasan & Peningkatan Jaringan
Menambah kapasitas pelanggan ke jaringan FTTH yang ada. Node FAT pra-terkonektor dapat ditambahkan ke kabel pengumpan aktif di titik distribusi baru tanpa menyambung pada kabel yang ada - simpul baru menyambung ke pengumpan hanya di kaset, bukan di setiap port pelanggan.
Penerapan di Pedesaan & Terpencil
Perluasan FTTH di area dimana teknisi sambungan terampil tidak tersedia secara lokal. Desain pra-konektor GL-FTB-10E memungkinkan kru lapangan non-spesialis untuk mengaktifkan port pelanggan setelah pemasangan kabel pengumpan awal dan sambungan splitter diselesaikan oleh teknisi ahli.
Pertanyaan yang Sering Diajukan
1. Apa yang dimaksud dengan kotak terminal pra-konektor FAT dan apa bedanya dengan kotak distribusi fiber standar?
Kotak terminal pra-Konektor FAT (Fiber Access Terminal) adalah wadah distribusi serat luar ruangan tempat splitter PLC, kuncir, dan port adaptor dipasang-di pabrik dan diuji-pabrik sebelum wadah dikirim. Istilah "pra-terkoneksi" berarti bahwa kabel drop pelanggan terhubung ke kotak FAT hanya dengan menyambungkan-kabel patch yang telah diakhiri sebelumnya ke port adaptor - tidak diperlukan penyambungan serat di lokasi atau terminasi konektor pada tingkat port pelanggan. Kotak distribusi fiber standar (FDB) hadir dalam bentuk enclosure kosong yang mengharuskan teknisi lapangan memasang splitter, menyambungkan kuncir ke kabel pengumpan dan kuncir adaptor, serta mengakhiri atau menyambung setiap port pelanggan di-lokasi. GL-FTB-10E sepenuhnya telah dipra-konektor: dilengkapi dengan 10 port adaptor tahan air SC yang telah diuji di pabrik, splitter PLC terintegrasi, dan pigtail yang dirutekan siap untuk koneksi pelanggan.
2. Apa perbedaan FAT, CTO, NAP, dan FDB pada jaringan FTTH?
Istilah-istilah ini menjelaskan berbagai jenis kotak distribusi yang digunakan pada posisi berbeda di FTTH ODN: FAT (Fiber Access Terminal) - istilah umum untuk setiap kotak distribusi di pengumpan-untuk-melepaskan sambungan kabel, biasanya dengan splitter PLC di dalamnya. GL-FTB-10E adalah FAT. CTO (Caixa Terminal Óptica / Cable Terminal Outlet) - istilah Brasil/Amerika Latin untuk FAT pra-konektor dengan adaptor Mini-SC yang diperkeras, dengan semua koneksi pelanggan hanya menggunakan-kabel yang telah diakhiri (tidak ada konektor cepat). Secara fungsional mirip dengan GL-FTB-10E. NAP (Network Access Point) - mirip dengan FAT/CTO, tetapi istilah ini digunakan di jaringan Eropa dan Amerika Selatan. Kotak NAP melayani fungsi distribusi yang sama pada posisi jaringan yang sama. FDB (Fiber Distribution Box) - merupakan istilah umum untuk semua enclosure fiber luar ruangan, namun biasanya mengacu pada enclosure yang tidak memiliki konektor pra-konektor dengan adaptor SC standar yang menggunakan koneksi kabel drop yang diakhiri di lapangan melalui konektor cepat. Dalam praktiknya, istilah-istilah ini menggambarkan kategori produk yang sama dengan variasi penamaan regional. GL-FTB-10E memenuhi syarat keempatnya: merupakan FAT, berfungsi sebagai CTO, berfungsi sebagai NAP, dan merupakan jenis FDB.
3. Konfigurasi splitter PLC apa yang didukung GL-FTB-10E?
GL-FTB-10E mendukung tiga konfigurasi splitter PLC standar: (1) 1×2 + 1×8 splitter PLC tanpa blok - satu serat pengumpan masuk, membagi 1:2, lalu 1:8, menghasilkan 10 output untuk 10 port adaptor. Ini adalah konfigurasi standar yang sepenuhnya memanfaatkan 10 port. (2) Pembagi PLC tanpa blok 1×9 - satu serat pengumpan masuk, membagi 1:9, menyisakan 9 port pelanggan aktif dan 1 port cadangan (biasanya tersegel dan tidak tersambung). (3) Konfigurasi 2×8 - memerlukan dua splitter PLC 1×8 terpisah dan dua masukan pengumpan, menghasilkan total 16 keluaran - hal ini memerlukan perencanaan untuk digunakan pada dua unit GL-FTB-10E atau dalam lingkup yang lebih besar. Silakan tentukan konfigurasi splitter pilihan Anda saat memesan - pabrik telah melakukan pra-instal dan menguji splitter sebelum pengiriman. Konfigurasi splitter khusus (1×4, 1×16, dll.) tersedia berdasarkan permintaan OEM dengan pelabelan port yang dimodifikasi.
4. Apakah IP65 cukup untuk penerapan kotak FAT FTTH di luar ruangan, atau apakah saya memerlukan IP68?
IP65 cukup untuk sebagian besar penerapan kotak FAT FTTH di luar ruangan: pemasangan tiang udara, pemasangan di dinding, dan pemasangan kabel kurir di mana enklosur terkena hujan dan kondensasi tetapi tidak terendam. IP65 memberikan perlindungan menyeluruh terhadap debu-dan ketahanan terhadap pancaran air-dari segala arah - kondisi yang dihadapi dalam pemasangan-di luar ruangan di atas tanah. IP68 (perendaman terus-menerus) diperlukan untuk-aplikasi penguburan langsung, pemasangan di lubang got-yang rawan banjir, dan penerapan di lokasi pesisir atau tepi sungai yang memerlukan perendaman berkala. Untuk model standar GL-FTB-10E (IP65), lingkungan penerapan yang sesuai adalah instalasi luar ruangan di atas tanah. Untuk lokasi berisiko di bawah tanah atau terendam, kami menawarkan varian IP68 berdasarkan permintaan - hubungi tim teknis kami dan berikan detail lingkungan penerapan Anda.
5. Bagaimana desain-pra-konektor menghemat waktu dan biaya pemasangan dibandingkan alternatif sambungan-lapangan?
Penghematan tenaga kerja berasal dari penghapusan-penyambungan fiber di lokasi pada sambungan port pelanggan. Dalam kotak FAT sambungan-bidang, setiap kabel drop pelanggan memerlukan: pengupasan kabel, pemisahan serat, penyambungan fusi kabel drop ke kuncir adaptor, memasukkan sambungan ke dalam baki, dan merutekan kelebihan serat - sekitar 20–30 menit per port pelanggan termasuk pengujian. Dalam kotak FAT yang telah-dikoneksikan sebelumnya, aktivasi pelanggan hanya memerlukan mencolokkan kabel drop yang telah-diakhiri ke port adaptor SC - sekitar 2 menit per pelanggan. Dengan 10 pelanggan per node FAT dan 40 node FAT per proyek (400 pelanggan), perbedaan tenaga kerja kira-kira 400 × (25 menit − 2 menit)=153 jam waktu teknisi sambungan dihemat. Dengan tarif rata-rata teknisi lapangan sebesar $50–$100/jam di pasar negara berkembang hingga $150–$250/jam di pasar negara maju, hal ini berarti penghematan tenaga kerja sebesar $7.500–$38.000 per 400-proyek pelanggan - yang biasanya melebihi premi biaya material dari selungkup pra-konektor versus sambungan lapangan.
6. Jenis dan diameter kabel apa yang bisa masuk ke GL-FTB-10E?
GL-FTB-10E menyediakan 1 atau 2 port masuk kabel pengumpan berbentuk oval atau bulat untuk kabel distribusi yang memasuki enklosur. Entri kabel standar menerima kabel dengan diameter luar sekitar 8 mm hingga 16 mm - yang mencakup kabel distribusi standar 4F hingga 12F yang digunakan dalam jaringan pengumpan GPON FTTH. Untuk sisi kabel drop pelanggan, sambungan dibuat di port adaptor Mini SC di bagian depan enklosur - tidak diperlukan entri kabel di tingkat port; pelanggan terhubung melalui-kabel patch yang telah diakhiri sebelumnya dan dihubungkan ke permukaan adaptor. Jika diameter kabel pengumpan Anda berada di luar kisaran standar, adaptor kelenjar kabel tersedia untuk diameter non-standar. Hubungi tim teknis kami dengan spesifikasi kabel Anda untuk konfirmasi kompatibilitas sebelum memesan.
7. Bisakah GL-FTB-10E dipasang secara antena pada kabel atau untaian messenger?
Ya. GL-FTB-10E mendukung pemasangan kabel pembawa pesan udara (untai) menggunakan braket pengikat yang dipasang di bagian belakang rumahan. Jejak kompak berukuran 179×171×66 mm dan bobot muatan sekitar 1,2–1,5 kg menjadikan pemasangan udara teknisi tunggal praktis dari truk ember atau pengangkat udara. Untuk pemasangan kabel messenger: braket pengikat dipasang ke untaian menggunakan klem selang (disertakan), dan kabel pengumpan dilingkarkan ke port masuk kabel dengan kelonggaran yang cukup untuk sambungan kaset. Panjang enklosur 179mm memungkinkan ruang kerja yang memadai dalam penutupan selama persiapan kabel pengumpan dan penyambungan kaset tanpa perlu menjangkau melampaui badan enklosur.
8. Apakah GL-FTB-10E mendukung kelanjutan kabel pengumpan ke node FAT hilir?
Ya. Kaset sambungan 4F yang terintegrasi memungkinkan kabel pengumpan disambung melalui GL-FTB-10E, dengan serat terpilih dijatuhkan di simpul ini dan serat sisanya dilanjutkan ke simpul FAT hilir. Arsitektur bertingkat ini adalah topologi standar dalam rute distribusi FTTH linier - kabel pengumpan multi-serat tunggal melewati beberapa node FAT di sepanjang garis tiang atau fasad bangunan, dengan subset serat berbeda yang melayani setiap node. Kaset 4F menampung: 1 atau 2 serat disambung ke input splitter PLC pada node ini, dan serat sisanya disambung lurus untuk kelanjutan. Kaset dapat diakses dari depan enklosur tanpa mengganggu port splitter atau adaptor.
9. Apa saja MOQ, waktu tunggu, dan opsi OEM untuk GL-FTB-10E?
MOQ standar untuk GL-FTB-10E adalah 20 unit. Sampel gratis (1–2 unit) tersedia untuk evaluasi teknis dan pengujian kualifikasi jaringan sebelum komitmen pesanan massal. Konfigurasi standar (10-port SC/APC dengan splitter PLC 1×8) dikirimkan dalam waktu 15 hari kerja. Pesanan OEM/ODM - jumlah port khusus, konfigurasi splitter berbeda, merek khusus atau warna housing, varian IP68 - diterima dalam waktu 25–30 hari kerja sejak konfirmasi spesifikasi. Tingkat harga volume tersedia mulai dari 100 unit. Lembar spesifikasi lengkap, laporan pengujian kehilangan penyisipan, dan dokumentasi sertifikasi IP65 tersedia berdasarkan permintaan. Hubungi sales@gloryoptic.com untuk menyampaikan persyaratan proyek dan perkiraan volume tahunan Anda.
10. Apa spesifikasi insertion loss dan return loss untuk port adaptor GL-FTB-10E?
GL-FTB-10E ditentukan pada: Kerugian penyisipan Kurang dari atau sama dengan 0,2dB pada setiap port adaptor (diukur pada panjang gelombang 1310nm dan 1550nm, dua panjang gelombang pengoperasian GPON untuk hilir dan hulu). Kerugian pengembalian UPC Lebih besar dari atau sama dengan 50dB (varian adaptor SC/UPC). Kerugian pengembalian APC Lebih besar dari atau sama dengan 60dB (varian adaptor SC/APC - direkomendasikan untuk jaringan GPON FTTH). Spesifikasi ini hanya untuk antarmuka port adaptor. Total anggaran kerugian penyisipan link juga harus mencakup kerugian splitter PLC (biasanya 10,5dB untuk pemisahan 1×8) dan kerugian sambungan kabel pengumpan (biasanya<0.1dB per fusion splice). For a complete GL-FTB-10E link budget calculation tool or network design support, contact our technical team.
