"Kabel Fiber Drop Datar SST Bernada 4,5*9,8mm dengan Kawat Pelacak Tembaga" mewakili solusi canggih dan sangat efisien untuk kebutuhan telekomunikasi modern dan transmisi data. Kabel ini dirancang untuk memberikan konektivitas yang andal dan-berperforma tinggi, menjadikannya ideal untuk berbagai aplikasi, mulai dari instalasi broadband perumahan hingga jaringan data komersial.

Inti dari "Serat Optik FTTX SST 4.5*9.8mm Toneable" adalah desain yang menggabungkan daya tahan dengan fleksibilitas. Dimensi diameter 4,5 mm dan lebar 9,8 mm mencerminkan ukuran yang kuat namun mudah diatur dan-cocok untuk berbagai lingkungan pemasangan. Konstruksi kabel mencakup inti serat optik-mode tunggal atau-multimode, bergantung pada kebutuhan spesifik jaringan. Serat itu sendiri dikelilingi oleh lapisan pelindung yang meminimalkan kehilangan sinyal dan menjaga integritas dalam jarak jauh.

Fitur utama dari Fiber Optic FTTX ini adalah kemampuannya yang dapat menghasilkan nada, yang secara signifikan menyederhanakan proses pencarian dan identifikasi kabel tertentu selama pemasangan dan pemeliharaan. Fitur toneable ini difasilitasi oleh kawat pelacak tembaga terintegrasi yang berjalan di sepanjang untaian serat optik di dalam kabel. Kawat pelacak ini dapat digunakan dengan generator nada dan probe untuk melacak jalur kabel, sehingga memudahkan pengelolaan dan pemecahan masalah infrastruktur jaringan.

"SST Bernada" pada nama produk merujuk pada teknologi Single-Mode atau Multi-Mode Optical Fiber (SST) yang digunakan pada kabel ini. Teknologi SST dirancang untuk memberikan kinerja luar biasa dengan redaman rendah dan bandwidth tinggi. Hal ini memastikan transmisi data efisien dan andal, bahkan dalam jarak jauh. Kabel ini mendukung internet berkecepatan tinggi, streaming video HD, dan aplikasi intensif data lainnya, sehingga cocok untuk penggunaan perumahan dan komersial.

Fitur

• Praktik standar dan kompatibilitas perangkat keras
• Perlindungan serat dan integritas sinyal
• Penerimaan material

• Menghilangkan persyaratan ikatan dan landasan
• Meningkatkan kemudahan penanganan dan pemasangan; mengurangi biaya transportasi dan penyimpanan

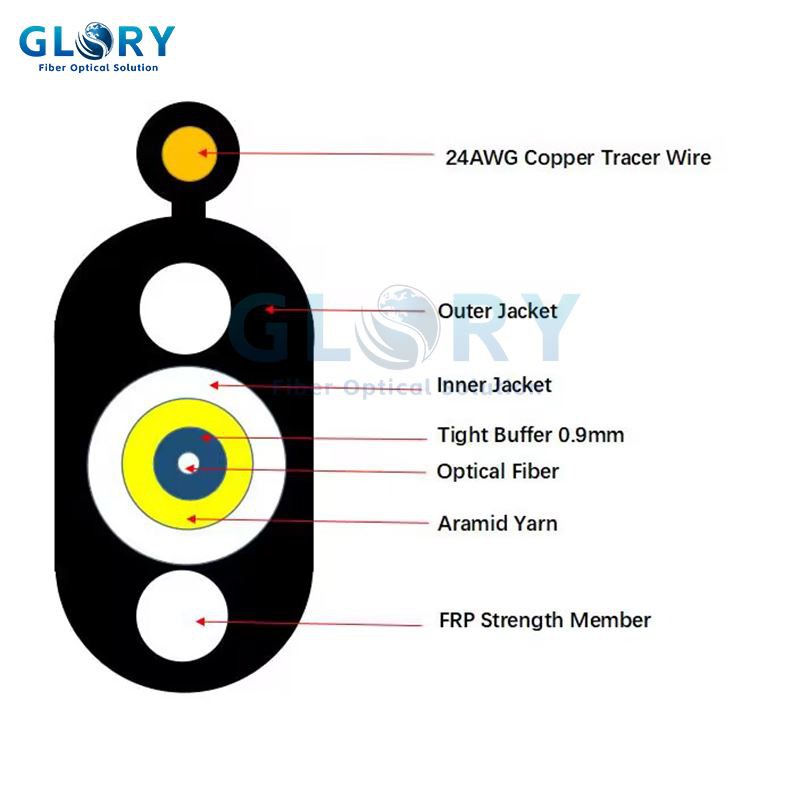

Struktur Kabel

ITEM		KETERANGAN
Jumlah serat		1
Penyangga yang ketat	OD (mm):	0.9±0.05
	Bahan:	LSZH
Di Selubung	OD (mm):	3.0
	Bahan:	LSZH
Anggota kekuatan		Benang aramid
Bahan Blok Air:		Benang pemblokir air
Anggota kekuatan		G-FRP-1,6 mm
Sarung	Ketebalan:	Bukan. 0.8mm
	Bahan:	HDPE
OD kabel (mm)		4,5*9,8mm±0,3
Berat bersih (kg/km)		43

Serat Optik

ITEM	UNIT	SPESIFIKASI
Jenis serat		G652D	G657A
Atenuasi	dB/km	1310nm Kurang dari atau sama dengan 0,36 1550nm Kurang dari atau sama dengan 0,22
Dispersi Kromatik	ps/nm.km	1310nm Kurang dari atau sama dengan 3,5 1550nm Kurang dari atau sama dengan 18 1625nm Kurang dari atau sama dengan 22
Kemiringan Dispersi Nol	ps/nm2.km	Kurang dari atau sama dengan 0,092
Panjang Gelombang Dispersi Nol	nm	1300 ~ 1324
Potong-Panjang Gelombang (lcc)	nm	Kurang dari atau sama dengan 1260
Atenuasi vs. Bending (60mm x100 putaran)	dB	(radius 30mm, 100 cincin ) Kurang dari atau sama dengan 0,1 @ 1625nm	(radius 10mm, 1 cincin) Kurang dari atau sama dengan 1,5 @ 1625nm
Diameter Bidang Mode	mm	9,2 ± 0,4 pada 1310nm	9,2 ± 0,4 pada 1310nm
Inti-Konsentrisitas Berbalut	mm	Kurang dari atau sama dengan 0,5	Kurang dari atau sama dengan 0,5
Diameter Kelongsong	mm	125±1	125±1
Kelongsong Non-sirkularitas	%	Kurang dari atau sama dengan 0,8	Kurang dari atau sama dengan 0,8
Diameter Lapisan	mm	245±5	245±5
Uji Bukti	IPK	Lebih besar dari atau sama dengan 0,69	Lebih besar dari atau sama dengan 0,69

Kinerja Mekanik dan Lingkungan Kabel

TIDAK.	ITEM	METODE UJI	KRITERIA PENERIMAAN
1	Uji Pembebanan Tarik	Metode pengujian: IEC 60794-1-E1 - Panjang-beban tarik:350N - Beban tarik-pendek:800N - Panjang kabel: Lebih dari atau sama dengan 50m	- Peningkatan atenuasi@1550nm: Kurang dari atau sama dengan 0,1dB - Tidak ada jaket yang retak dan seratnya patah
2	Uji Ketahanan Hancur	Metode pengujian: IEC 60794-1-E3 - Beban panjang:300 N/100mm - Beban pendek:1000 N/100mm Waktu muat: 1 menit	- Peningkatan atenuasi@1550nm: Kurang dari atau sama dengan 0,1dB - Tidak ada jaket yang retak dan seratnya patah
3	Uji Ketahanan Dampak	Metode pengujian: IEC 60794-1-E4 - Ketinggian benturan:１ｍ - Berat dampak: 450ｇ - Titik dampak: Lebih besar atau sama dengan 5 - Frekuensi dampak: Lebih besar atau sama dengan 3/poin	- Peningkatan atenuasi@1550nm: Kurang dari atau sama dengan 0,1dB - Tidak ada jaket yang retak dan seratnya patah
4	Pembengkokan Berulang	Metode pengujian: IEC 60794-1-E6 - Diameter mandrel:20D (D=diameter kabel) - Berat subjek:15kg - Frekuensi pembengkokan: 30 kali - Kecepatan lentur:2s/waktu	- Peningkatan atenuasi@1550nm: Kurang dari atau sama dengan 0,1dB - Tidak ada jaket yang retak dan seratnya patah
5	Uji Torsi	Metode pengujian: IEC 60794-1-E7 - Panjang:1m - Berat subjek:25kg - Sudut:±180 derajat - Frekuensi: Lebih besar atau sama dengan 10/poin	- Peningkatan atenuasi@1550nm: Kurang dari atau sama dengan 0,1dB - Tidak ada jaket yang retak dan seratnya patah
6	Uji Penetrasi Air	Metode pengujian: IEC 60794-1-F5B - Ketinggian kepala tekanan:1m - Panjang spesimen:3m - Waktu pengujian: 24 jam	- Tidak ada kebocoran melalui ujung kabel yang terbuka
7	Tes Siklus Suhu	Metode pengujian: IEC 60794-1-F1 - Tingkat suhu:＋20 derajat ,－40 derajat ,＋70 derajat ,＋20 derajat - Waktu Pengujian: 24 jam/langkah - Indeks siklus:2	- Peningkatan atenuasi@1550nm: Kurang dari atau sama dengan 0,1dB - Tidak ada jaket yang retak dan seratnya patah
8	Penurunan Kinerja	Metode pengujian: IEC 60794-1-E14 - Panjang pengujian:30cm - Kisaran suhu:70±2 derajat - Waktu Pengujian: 24 jam	- Tidak ada senyawa pengisi yang keluar
9	Suhu	Pengoperasian: -40 derajat ~+60 derajat Toko/Transportasi: -50 derajat ~+70 derajat Instalasi: -20 derajat ~+60 derajat
