Pengkabelan Pusat Data Modern: Tulang Punggung yang Dibangun untuk Realitas

Pendahuluan: Melampaui Lembar Spesifikasi

Lupakan janji-janji abstrak tentang kecepatan. Di pusat data langsung, pemasangan kabel bukan tentang bandwidth teoretis; ini tentang realitas fisik panas, ruang, dan tangan manusia. Rak-rak tua yang terbuat dari kabel serat tunggal, hutan yang penuh warna namun semrawut, menciptakan kemacetan yang tidak mampu kami tanggung. Saya telah melihat teknisi menghabiskan setengah jam menelusuri satu kesalahan melalui labirin itu sementara alarm sistem berbunyi. Peralihan ke pemasangan kabel terstruktur-densitas tinggi menggunakan sistem MTP/MPO dan panel modular bukan sekadar peningkatan; itu adalah peralihan dari kerajinan tangan ke teknik yang dapat diulang dan andal. Ini adalah fondasi yang menjadikan 40G, 100G, dan kemajuan lebih lanjut tidak hanya mungkin dilakukan, namun juga dapat dikelola.

MTP/MPO: Bukan Sekadar Penghubung, Sebuah Filsafat

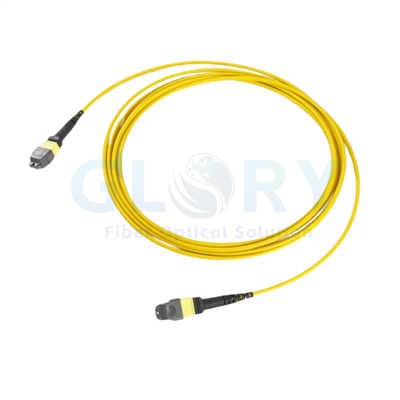

Menyebut konektor MTP/MPO sebagai konektor "padat" tidak menjualnya. Ini adalah sistem yang terpasang. Menampung 12, 16, atau 24 serat dalam wadah yang tidak lebih besar dari SC standar, ini mewakili perubahan desain yang mendasar. Perbedaannya penting: MPO adalah standar generik (Multi-fiber Push-On), sedangkan MTP adalah implementasi spesifik dan unggul dari US Conec, yang dikenal karena presisi dan daya tahannya-detail yang menjadi sangat penting selama ribuan siklus perkawinan.

Keuntungan{0}}dunia nyata bukan hanya kepadatan; itu prediktabilitas. Dalam penerapan 100G-SR4, yang memerlukan 8 serat, Anda tidak lagi menangani, memberi label, dan merutekan empat pasangan dupleks LC terpisah. Anda sedang menangani satu objek. Pada penerapan jam 3 pagi, dengan hilangnya kafein, pengurangan potensi kesalahan terlihat jelas. Kabel utama yang diakhiri oleh pabrik dan menggunakan konektor ini dilengkapi dengan ujung yang telah teruji dan dipoles. Saya ingat sebuah proyek di mana kami menjalankan 144 fiber antar lantai menggunakan dua belas 12-batang MTP fiber. Pekerjaan penghentian yang seharusnya dilakukan selama seminggu bagi dua insinyur diselesaikan pada suatu sore. Waktu yang dihemat bukan hanya tentang tenaga kerja; ini tentang membuat peralatan yang menghasilkan pendapatan online lebih cepat.

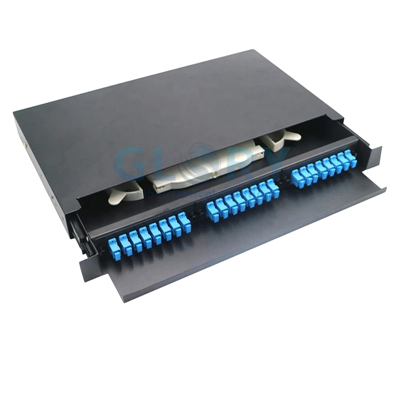

Panel Tambalan: Di Mana Sistem Mendapatkan Penghasilannya

Polaritas: Perangkap Penginstal Senyap

Polaritas adalah aspek penerapan MPO yang paling sering disalahpahami dan disalahpahami. Konsepnya sederhana: cahaya harus ditransmisikan dari port Tx di satu ujung ke port Rx di sisi lain. Dengan 12 serat identik dalam satu konektor, untuk mencapai hal ini memerlukan skema persilangan yang disengaja, yang didefinisikan oleh TIA-568 sebagai Metode A, B, dan C.

Teorinya bersih; praktiknya adalah tempat terjadinya kegagalan. Jebakannya adalah inkonsistensi. Anda mungkin membeli kabel utama Metode B, tetapi secara tidak sengaja memasang kaset Tipe A. Tautannya akan mati, dan kesalahannya tidak terlihat oleh mata. Saya pernah menghabiskan hari yang membuat frustrasi memecahkan masalah tautan 40G baru hanya untuk menemukan polaritasnya terbalik pada kaset karena penginstal tidak memverifikasi jenis yang tertera pada wadahnya.

Dari lapangan, Metode B telah muncul sebagai standar de facto karena kesederhanaannya: "pembalikan" dilakukan satu kali, di dalam kabel utama. Kabel patch selalu lurus-melaluinya. Konsistensi ini mengurangi beban kognitif. Aturannya mutlak: sebelum Anda menyambungkan apa pun, verifikasi metode pada label kabel utama, kaset, dan dokumen desain Anda. Pengukur cahaya Anda akan berterima kasih.

Integrasi: Pemandangan dari Rak

Mari kita telusuri urutan penerapan yang sebenarnya, bagaimana hal itu sebenarnya terjadi. Anda menghubungkan baris baru saklar-atas-rak ke panel agregasi inti yang berjarak 30 meter.

Pertama, Anda memasang-bingkai panel patch berkepadatan tinggi di kedua lokasi. Anda kemudian menarik-kabel induk MTP yang sudah diakhiri-ini adalah kabel yang tebal dan kuat dengan mata penarik pelindung. Anda mengarahkannya melalui baki atas atau-saluran bawah lantai, menghubungkan bagian belakang Panel A ke bagian belakang Panel B. Ini adalah tulang punggung Anda yang permanen dan terlindungi. Tidak ada penyambung fusi di lokasi.

Selanjutnya, Anda mengisi panel dengan kaset yang sesuai dengan polaritas pilihan Anda. Anda mendengar bunyi klik keras saat konektor MTP dipasangkan ke kaset di bagian belakang. Di bagian depan, Anda sekarang memiliki rangkaian port LC yang bersih dan berlabel. Terakhir, Anda menggunakan kabel patch duplex LC pendek berkode warna-untuk menghubungkan port depan ini ke switch atau port server tertentu. Seluruh tautan sekarang aktif.

Manfaat operasionalnya sangat besar. Pemecahan masalah dilakukan secara terpisah: jika tautan gagal, ganti kabel patch ujung depan yang pendek dan dapat diakses terlebih dahulu. Penskalaan itu logis: menambahkan switch baru berarti menggunakan lebih banyak port pada kaset yang sudah ada, atau menggeser yang baru. Manajemen kabel sudah melekat, bukan sekedar renungan. Aliran udara, yang sering kali diabaikan dalam pemasangan kabel, meningkat secara dramatis karena batang permanen yang tebal diarahkan dengan rapi di bagian belakang, dan bagian depan hanya menggunakan jumper pendek yang diperlukan.

Implementasi: Pembelajaran dari Lapangan

Perencanaan di atas kertas adalah satu hal; memasang di pusat data yang ramai dan berisik adalah hal lain. Inilah hal-hal yang telah ditetapkan selama bertahun-tahun sebagai hal yang tidak-dapat dinegosiasikan:

Desain dengan Slack, Bukan Hanya Ruang​

Sisakan 70% isi panel, tetapi juga rancang loop kendur yang eksplisit untuk kabel utama. Lingkaran servis, yang digulung dengan rapi dan diamankan di dalam pengelola vertikal, merupakan jaminan terhadap pergerakan rak di masa mendatang atau kapal tunda yang tidak disengaja.

Polaritas sebagai Agama​

Dokumentasikan metode yang Anda pilih (sekali lagi, disarankan B) di Run Book. Kemudian, beri label fisik pada setiap ujung kabel utama dan tempat kaset dengan "Metode B" menggunakan spidol permanen. Redundansi visual mencegah kesalahan.

Bend Radius adalah Hukum, Bukan Pedoman​

Tikungan tajam menyebabkan hilangnya-lenturan makro”. Saya telah menguji tautan yang lolos tetapi berada di tepi karena bagasi terlalu kencang di sudut. Gunakan-pengelola radius yang lancar di mana saja.

Label untuk Orang Berikutnya, Bukan untuk Anda​

Ikuti TIA-606-C. Label Anda harus jelas bagi seseorang pada jam 2 pagi selama krisis. Sertakan rak sumber, rak tujuan, dan ID sirkuit. Label cetak sederhana lebih baik daripada pita tulisan tangan.

Penutup Debu Tetap Aktif Sampai Sambungan​

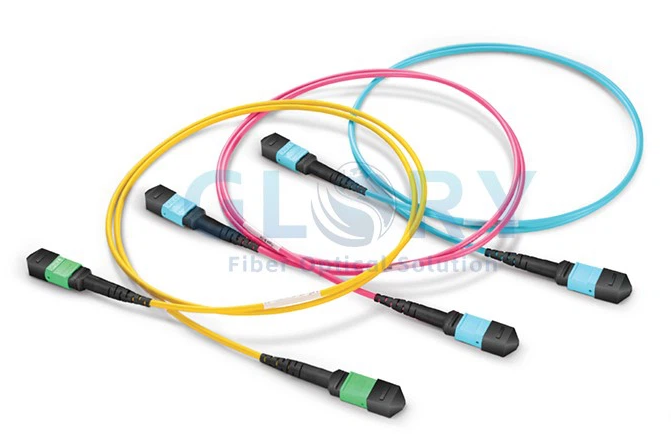

Bagian dalam ferrule MTP yang tidak digunakan adalah magnet bagi debu dan serat. Saya menyimpan sebotol udara bertekanan dan sekotak tongkat pembersih di peralatan saya. Setiap konektor diperiksa dengan cakupan saku sebelum dikawinkan-tidak ada pengecualian.

Uji Segalanya, Jangan Asumsikan Apa Pun​

Pengujian dasar dengan Optical Loss Test Set (OLTS) wajib dilakukan pasca-instalasi. Tetapi juga menguji setelah konfigurasi ulang apa pun. Masalah paling umum pasca-perubahan bukanlah kerusakan, melainkan konektor yang kotor karena penanganannya. Dokumentasikan nilai kerugian; itu adalah dasar Anda untuk diagnostik di masa depan.

Pendekatan pemasangan kabel ini mengubahnya dari biaya yang diperlukan menjadi aset strategis. Ini adalah sistem yang mengakui keterbatasan fisika, kesalahan operator manusia, dan perubahan yang tidak dapat dihindari. Tujuannya bukan hanya untuk menghubungkan titik A ke titik B saat ini, namun untuk membangun lapisan fisik yang tetap jelas, mudah beradaptasi, dan andal bagi teknisi berikutnya yang membuka pintu rak.
