Serat-Mode Tunggal vs Serat-Mode Multi

Serat-Mode Tunggal (SMF)

Cara Kerjanya

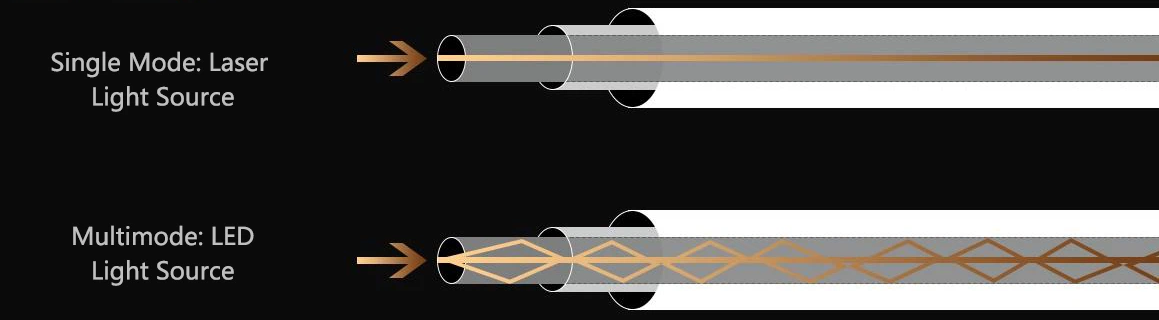

Serat-mode tunggal memiliki inti yang adil8 hingga 10 mikrometerlebarnya - kira-kira seper-sepersepuluh lebar rambut manusia. Inti kecil itulah kuncinya. Ukurannya cukup kecil sehingga hanya satu berkas cahaya yang dapat melewatinya dalam satu waktu, bergerak dalam garis lurus dari satu ujung ke ujung lainnya. Karena semua cahaya mengambil jalur yang sama, sinyalnya tetap tajam dan tidak menyebar. Ini disebutdispersi modal, dan serat{0}}mode tunggal pada dasarnya tidak memilikinya.

Untuk mendorong cahaya melalui celah sekecil itu, SMF memerlukan asumber cahaya laser. Laser menghasilkan sinar yang sangat fokus dan sempit - persis seperti yang Anda perlukan. Kelemahannya adalah biaya transceiver berbasis laser-lebih mahal dibandingkan sumber LED atau VCSEL yang digunakan dalam sistem multi-mode. Meskipun demikian, untuk link apa pun yang perlu menempuh jarak jauh atau membawa bandwidth yang sangat tinggi, kinerjanya sepadan dengan biaya tambahannya.

Tempat Bersinar:-Contoh Dunia Nyata

Fiber-mode tunggal mendominasi aplikasi apa pun yang memerlukan sinyal untuk menjangkau jauh. Beberapa contoh konkrit:

Jaringan fiber global Google menggunakan fiber{0}}mode tunggal untuk sistem kabel bawah lautnya, termasuk kabel FASTER yang menghubungkan AS dan Jepang - dengan jarak lebih dari 9.000 km. (Sumber: blog Google Cloud, 2022)

Penerapan fiber-ke-the{2}}home (FTTH) AT&T di seluruh AS bergantung sepenuhnya pada fiber mode tunggal-OS2, yang dapat mendukung kecepatan data 1 Gbps atau lebih pada jarak 20 km atau lebih per node. (Sumber: Hubungan Investor AT&T, 2023)

Pusat data berskala besar seperti yang dijalankan oleh AWS dan Microsoft Azure menggunakan-fiber mode tunggal untuk tautan-backbone antargedung dan kampus yang panjangnya melebihi 500 meter.

Referensi sumber: Infrastruktur Google, Buku Putih AT&T FTTH 2023, Standar IEEE 802.3

Standar OS1 dan OS2

Serat-mode tunggal hadir dalam dua tingkatan utama.OS1dibuat untuk penggunaan di dalam ruangan - yang menembus dinding, baki kabel, dan anak tangga bangunan. Ia memiliki kehilangan sinyal maksimum 1,0 dB per kilometer.OS2dibuat untuk instalasi luar ruangan di mana serat dilindungi dalam tabung longgar di dalam jaket kabel. OS2 mencapai kehilangan sinyal yang jauh lebih rendah - tidak lebih dari 0,4 dB/km - itulah sebabnya OS2 digunakan untuk perjalanan kampus yang jauh, jaringan metro seluruh kota, dan hubungan jarak jauh antar kota.

Jika Anda menjalankan fiber antara dua gedung di kampus atau menghubungkan situs jarak jauh, OS2 hampir selalu merupakan pilihan yang tepat. OS1 masuk akal ketika Anda memasang kabel dalam satu gedung dan biaya per meter lebih penting daripada jangkauan maksimum.

Multi-Mode Serat (MMF)

Cara Kerjanya

Fiber multi-mode menggunakan pendekatan yang berbeda. Intinya jauh lebih besar -50 mikrometerdi sebagian besar instalasi modern, atau 62,5 µm pada kabel OM1 lama. Inti yang lebih besar ini mudah digunakan: ia menerima cahaya dengan biaya-yang rendahSumber LED atau VCSELdaripada laser yang mahal, dan lebih mudah ditoleransi jika menghubungkan ujung serat menjadi satu.

Pengorbanannya-adalahdispersi modal. Ketika beberapa sinar cahaya merambat melalui inti yang sama pada sudut yang sedikit berbeda, sinar-sinar tersebut tiba di ujung pada waktu yang sedikit berbeda. Untuk jarak pendek, hal ini tidak menjadi masalah. Pada jarak yang lebih jauh, hal ini menyebabkan sinyal menjadi kabur dan sulit dibaca. Inilah alasan mendasar mengapa serat multi-mode memiliki batas jarak, tidak peduli seberapa bagus transceiver Anda.

MMF modern menggunakan-desain indeks bertingkat - inti dirancang sedemikian rupa sehingga sinar cahaya yang bergerak lebih jauh dari pusat bergerak lebih cepat, sehingga membantunya tiba pada waktu yang hampir sama dengan sinar yang mendekati pusat. Hal ini sebagian mengkompensasi penyebaran modal dan itulah sebabnya nilai OM yang lebih baru memiliki kinerja yang jauh lebih baik daripada OM1.

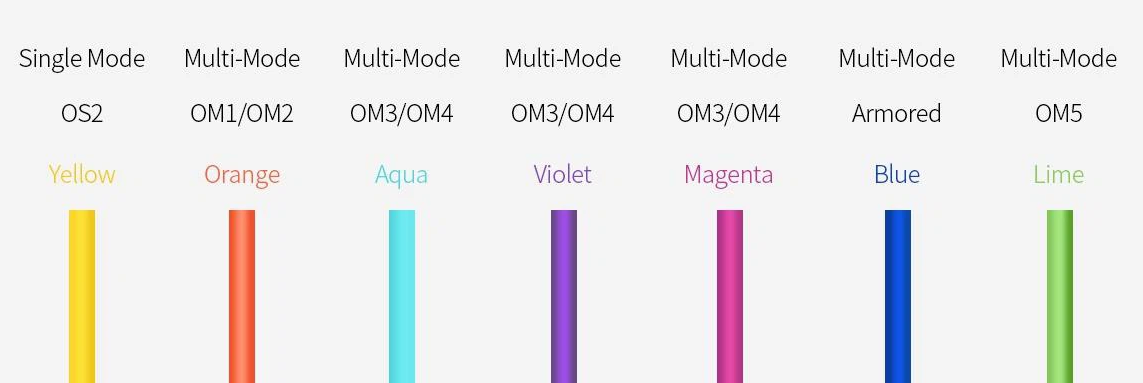

Standar OM: OM1 Hingga OM5

Sistem klasifikasi OM (ditentukan oleh ISO/IEC 11801) memberi tahu Anda berapa banyak bandwidth yang dapat dibawa oleh fiber multi-mode dan seberapa jauh. Setiap generasi lebih baik dari generasi sebelumnya:

Sumber: ISO/IEC 11801:2017, TIA-492AAAE (standar OM5)

OM1 dan OM2 hanya relevan jika Anda bekerja dengan infrastruktur yang ada. Untuk instalasi baru apa pun, minimal mulai dari OM3. OM4 adalah standar yang paling banyak dipasang saat ini dan memberikan keseimbangan yang baik antara biaya dan kinerja. OM5 layak dipertimbangkan jika Anda berencana menggunakan kecepatan 40G atau 100G dan ingin menggunakan lebih sedikit untaian serat melalui short{10}}wave Division multiplexing (SWDM).

Contoh-dunia nyata:Panduan desain pusat data Ciscomerekomendasikan OM4 sebagai dasar penerapan 10G dan 25G yang baru, sedangkan OM5 untuk lokasi yang berencana beralih ke 100G dalam beberapa tahun ke depan. (Sumber: Panduan Desain Pusat Data Cisco, 2023)

Perbandingan Kepala-ke-Kepala

Sumber: TIA-568.3-D, ISO/IEC 11801, Standar Ethernet IEEE 802.3

Cara Memilih Serat yang Tepat

Pilihannya tergantung pada tiga hal: jarak, bandwidth, dan anggaran. Inilah cara sederhana untuk memikirkannya.

Gunakan Single-Mode Fiber Saat:

Panjang kabel Anda lebih dari 500 meter

Anda memerlukan kecepatan 100G, 400G, atau lebih tinggi - sekarang atau di masa depan

Anda menghubungkan gedung, kampus, atau pusat data jarak jauh yang terpisah

Anda sedang membangun jaringan akses fiber-ke-the-rumah (FTTH)

Anda menginginkan kehilangan sinyal serendah mungkin dalam jarak jauh

Gunakan Fiber-Mode Multi Saat:

Semua tautan Anda berada dalam satu gedung atau kampus pendek (di bawah 300–550 m)

Anda sedang membangun kabel horizontal pusat data yang padat dimana biaya transceiver merupakan faktor utama

Kecepatan target Anda adalah 10G atau 25G (OM3/OM4) atau hingga 100G dalam jangkauan dekat (OM5)

Anda perlu menjaga anggaran di muka serendah mungkin untuk banyak tautan pendek

Satu hal yang sering mengejutkan orang: meskipun kabel multi-mode sedikit lebih mahal per meternya dibandingkan kabel-mode tunggal,transceiver jauh lebih murah. Untuk pusat data dengan ratusan koneksi pendek, penghematan transceiver bertambah dengan cepat. Transceiver 10G SFP+ SR untuk OM3/OM4 biasanya berharga sekitar $15–30, sedangkan transceiver LR mode tunggal-yang setara dapat berharga $80–150 atau lebih. (Sumber: Data harga Fiberstore, 2024; diverifikasi di seluruh vendor besar)

Di sisi lain, untuk tautan tulang punggung sepanjang 10-km, Anda memerlukan peralatan aktif untuk membuat ulang sinyal multi-mode jauh sebelum Anda mencapai akhir - sementara mode-tunggal akan mencakup jarak penuh tanpa kesulitan. Dalam hal ini, mode tunggal sebenarnya merupakan pilihan yang lebih murah secara keseluruhan.

Pertanyaan yang Sering Diajukan

Apa perbedaan utama antara fiber-mode tunggal dan multi-mode?

Ukuran inti. Serat-mode tunggal memiliki inti yang sangat kecil (~9 µm) yang hanya memungkinkan satu jalur cahaya, sehingga kehilangan sinyal sangat rendah dan kemampuan untuk menempuh jarak yang jauh. Serat multi-mode memiliki inti lebih besar (50 atau 62,5 µm) yang mendukung banyak jalur cahaya, sehingga membatasi jarak namun memungkinkan transceiver lebih murah.

Kapan sebaiknya saya menggunakan fiber-mode tunggal?

Kapan pun kabel Anda panjangnya lebih dari beberapa ratus meter, atau saat Anda membutuhkan bandwidth yang sangat tinggi seperti 100G atau 400G. Mode-tunggal adalah standar untuk koneksi WAN,-tautan jarak jauh, jaringan metro, dan penerapan fiber-ke--rumah.

Apakah serat-mode multi lebih murah dibandingkan-mode tunggal?

Untuk tautan pendek, ya - karena biaya transceivernya jauh lebih murah. Namun untuk tautan yang lebih panjang, mode-tunggal secara keseluruhan lebih murah karena Anda menghindari peralatan penguat sinyal yang diperlukan-mode multi. Titik impas-kira-kira 300–500 meter, bergantung pada kecepatan dan peralatan yang Anda gunakan.

Apa perbedaan antara OS1 dan OS2?

Keduanya merupakan standar-mode tunggal. OS1 ditujukan untuk kabel buffered ketat di dalam ruangan dengan kehilangan sinyal hingga 1,0 dB/km. OS2 ditujukan untuk kabel tabung longgar-di luar ruangan dengan kehilangan yang jauh lebih rendah yaitu 0,4 dB/km - sehingga cocok untuk pengoperasian yang lebih lama antar gedung dan antar kampus.

Bisakah fiber multi-mode mendukung jaringan 100G?

Ya, tapi hanya untuk jarak pendek. Serat OM5 yang menggunakan SWDM (short-wave Division Multiplexing) dapat membawa 100G hingga jarak 150 meter. Untuk waktu yang lebih lama, Anda memerlukan fiber-mode tunggal.

Pikiran Terakhir

Baik fiber-mode tunggal maupun multi-mode tidak lebih baik dalam segala situasi. Mereka dirancang untuk pekerjaan yang berbeda.

Serat-mode tunggalmemberi Anda jangkauan dan bandwidth yang tidak bisa ditandingi oleh-mode multi. Jika jaringan Anda mencakup gedung, kampus, atau kota - atau jika Anda berencana menggunakan 400G dan lebih dari itu, mode - tunggal-adalah fondasi yang tepat.

Serat multi-modemenghemat biaya untuk lingkungan yang pendek dan padat-dengan kepadatan tinggi seperti ruang server pusat data dan ruang LAN perusahaan. Untuk jarak di bawah 500 meter dengan kecepatan 10G hingga 100G, ini adalah pilihan yang praktis dan-terbukti.

Rekomendasi umum saya: jika Anda ragu tentang jarak atau kebutuhan bandwidth di masa mendatang, gunakan mode-tunggal. Kabelnya sendiri tidak mahal, dan fiber OS2 mudah ditemukan. Harga transceiver saat ini lebih mahal, namun harga terus turun - dan Anda tidak perlu-menarik kembali kabel jika kebutuhan Anda bertambah.

Jika Anda memasang kabel di ruang pusat data baru atau meningkatkan LAN kampus yang semua jalurnya jelas berada di bawah 300 meter, OM4 masih merupakan pilihan yang solid dan-efektif dari segi biaya untuk penerapan tahun 2024–2025.

Referensi

• ISO/IEC 11801:2017 - Pengkabelan Generik untuk Lokasi Pelanggan

• TIA-568.3-D - Standar Komponen Kabel Serat Optik

• Standar Kelompok Kerja IEEE 802.3 Ethernet

• Panduan Desain Pusat Data Cisco Edisi 2023

• Buku Putih Infrastruktur AT&T FTTH, 2023

• Blog Infrastruktur Google Cloud, Sistem Kabel Bawah Laut, 2022

• Data Harga & Kompatibilitas Transceiver Fiberstore (FS.com), 2024
