Kubah Penutupan Gabungan GL-8207-B terutama digunakan untuk koneksi dan perlindungan serat optik. Kotak jenis ini cocok untuk sambungan overhead, pipa dan dikubur lurus dan cabang. Badan kotak dan alasnya disegel dengan lingkaran dan karet. Casing penutup terbuat dari plastik rekayasa berkualitas, dan memiliki kinerja anti-erosi yang baik terhadap garam asam dan alkali, anti penuaan, serta tampilan halus dan struktur mekanis yang andal. Struktur mekanisnya dapat diandalkan dan memiliki kinerja tahan terhadap lingkungan liar dan perubahan iklim yang intensif serta lingkungan kerja yang serius. Baki sambungan (FOST) di dalam kubah Penutupan Sambungan dapat diputar seperti buklet, dan memiliki radius kelengkungan yang memadai serta ruang untuk penggulungan serat optik untuk memastikan radius kelengkungan untuk penggulungan optik 40 mm. Setiap kabel optik dan serat dapat dioperasikan secara individual.

Spesifikasi

Nomor Model	Kubah Penutupan Sambungan GL-8207-B
Ukuran	370(P)×210(L)×124(T) mm
Berat (kg)	3.0 - 4.0
Bahan	PP+GF
Jenis Penyegelan	Segel Mekanis
Tingkat Perlindungan	IP68
Adaptor	8 buah adaptor Huawei yang diperkeras
Pemisah dikonfigurasi	PLC mini 4*1:8
Kapasitas Sambungan Serat	96
Kapasitas Baki	24
Jumlah Baki	4
Aplikasi	Pemasangan di Dinding / Tiang / Udara

Fitur untuk kubah Penutupan Bersama

• Model cantik dan ringkas, pemasangan mudah
• Bahan rekayasa kekuatan tinggi, tingkat kedap air adalah IP68
• Tidak beracun untuk semua material;-Tidak korosif untuk komponen logam

• Desain plug and play pada port kabel lepas dengan-adaptor yang sudah dilengkapi konektor dan
konektor. Ini dapat dikonfigurasikan desain pencegahan kehilangan-penutup debu
• Pengoperasian yang mudah untuk melepaskan dan mengamankan kabel distribusi
• Cocok untuk dipasang-di dinding, dipasang di tiang-, dipasang di udara-dan dipasang di alas-

Spesifikasi baki sambungan

	Model	Kapasitas baki	Ukuran (mm)	Pemisah	Sambungan serat tunggal	Sambungan serat pita
	38#	24F	112 x 68 x 8	PLC mikro 1:8	Ya	TIDAK

SAMBUNGAN KABEL pada kubah Penutupan Sambungan

Langkah 1 Lepaskan selubung kabel dari kabel distribusi; lepaskan sarungnya setidaknya 1,15m.
Lepaskan tabung yang longgar, sisakan panjang sekitar 40mm. Potong dan sisakan anggota kekuatan sekitar 50mm.

product-800-348

Langkah 2 Gunakan obeng untuk membuka 4 gesper, buka penutupnya.

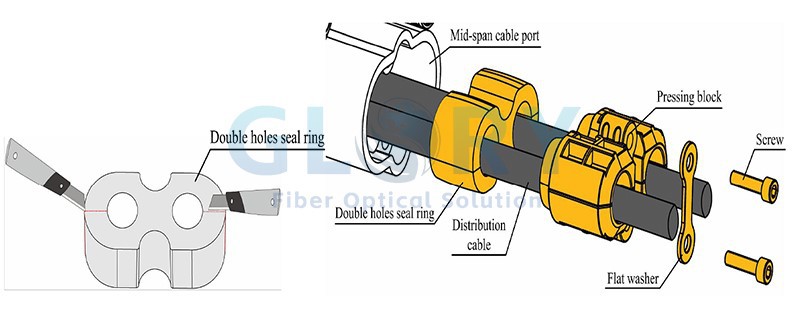

Langkah 3 Gunakan kunci Allen untuk melepaskan sekrup di port distribusi-bentang tengah. Keluarkan blok penekan dan cincin segel lubang ganda. Potong kedua sisi cincin segel. Masukkan kabel distribusi-bentang menengah ke port kabel-bentang menengah. Pasang rakitan penyegel secara berurutan pada kabel distribusi.
Langkah 4 Kencangkan bagian kekuatan dan kabel distribusi.

product-800-310

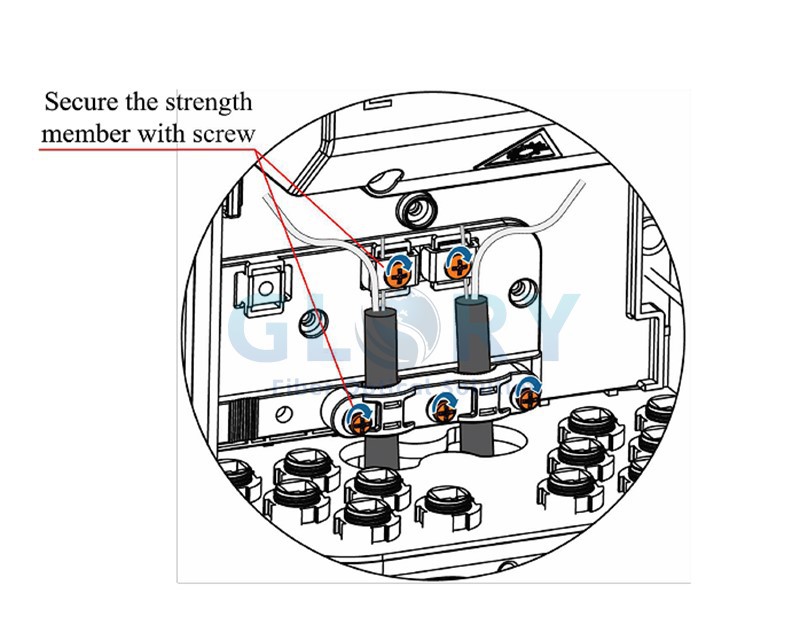

Langkah 5 Kencangkan bagian kekuatan dan kabel distribusi.

product-800-632

Rute fiber di kubah Joint Closure

Rute fiber ditunjukkan di bawah ini.

product-800-788

INSTALASI Kubah Penutupan Sambungan

Dipasang di dinding-: Bor 3 lubang di dinding, dimensinya ditunjukkan di bawah. Palu selongsong ekspansi secara terpisah ke dalam lubang. Amankan kotak di dinding dengan 3 sekrup.

product-800-284
